Настройка модельного карбюратора – перечень регулировочных действий, позволяющих производить горючую смесь в требуемой для стабильной работы пропорции. Для представленного карбюратора, как и для большинства модельных ДВС, (запчасти для AMG Mercedes из журнала №54 и №60) существует три вида настроек:

1. Иголка высоких оборотов (изменение количества подаваемой топливной смеси).

2. Настройка холостого хода (положение ограничителя заслонки).

3. Игла низких оборотов (изменение количества нитротоплива в смеси).

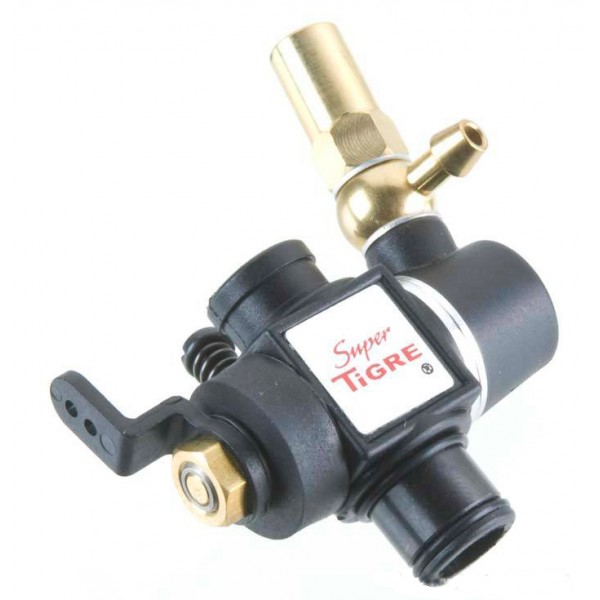

Карбюратор данной модели поставляется в собранном состоянии. Отдельно устанавливается иголка высоких оборотов с цилиндрическим корпусом и латунной муфтой для подключения магистрали подачи горючего из топливного бака. Обязательно при монтаже карбюратора требуется установить уплотнительные кольца, которые поставляются с комплектом запчастей из журнала №39.

Также не стоит забывать о смазке и установке воздушного фильтра, защищающего двигатель от попадания абразивных включений вместе с топливно-воздушной смесью к поршневой паре.

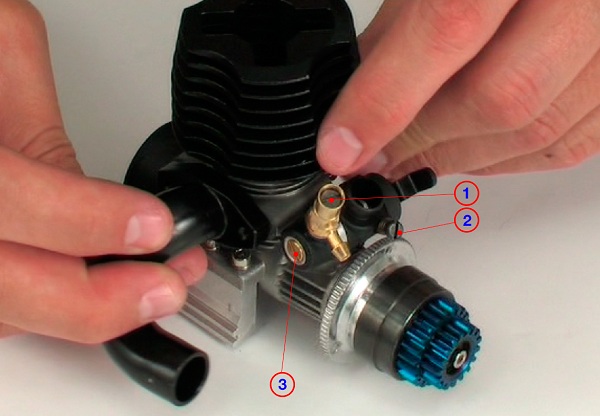

Основные регулировочные винты карбюратора р/у модели

Все основные регулировки мы производим винтом 1. Его затягиванием мы снижаем количество топлива, подаваемого в карбюратор. Т.е. получаем обедненную смесь воздуха с нитрометановым топливом. Откручивая винт мы получаем обогащенную смесь, в которую подается большее количество горючего.

Необходимо заметить, что настройка карбюратора для нового двигателя, а также обкатанного ДВС мотора несколько отличается. Далее мы рассмотрим оба варианта настройки и предоставим некоторые практические советы по регулировке карбюратора AMG Mercedes C-Class DTM 2008.

Настройка карбюратора при первом запуске и обкатке ДВС Super Tigre 18

Порядок действий при регулировке карбюратора модели с ДВС AMG Mercedes C-Class DMT 2008 от Deagostini при первом запуске или обкатке производится следующим образом:

• Для нового мотора до упора закручиваем отверткой иглу высоких оборотов (винт 1). Далее выкручиваем ее на 3 оборота от максимально закрытого положения. В данном случае мы получаем обогащенную смесь, которая необходима при обкатке ДВС модели на радиоуправлении. Она позволяет двигателю работать при меньшей температуре, а также получать большое количество смазки в процессе притирки трущихся деталей.

• Винтом холостого хода 2 настраиваем положение заслонки таким образом, чтобы зазор при закрытом дросселе составлял не более 1,5 мм. После того, как мы завели модель, зазор можно будет откорректировать, немного выкрутив винт. Рекомендуется настраивать холостой ход при запущенном двигателе – мотор должен работать на максимально высоких оборотах, однако, сцепление не должно схватывать.

• Иглу низких оборотов рекомендуется оставить в заводском положении, так как ее настройка достаточно сложна и требует определенных навыков. Для справки – винт 3 служит для дополнительной настройки количества нитробензина в смеси.


Качество настройки модели проверяется опытным путем в зависимости от характеристик выхлопа и стабильности работы мотора.

Настройка карбюратора обкатанного двигателя Super Tigre 18

Двигатель, который уже обкатан можно быстро настроить при помощи иглы высоких оборотов. Аналогично закручиваем ее до упора, после чего выкручиваем на 1,25 - 1,5 оборотов. Положение дроссельной заслонки также должно обеспечивать зазор от 1 - 1,5 мм. Иглу низких оборотов оставляем в заводском положении.

Тщательную настройку карбюратора обкатанной радиоуправляемой модели с ДВС необходимо производить только при прогретом двигателе (не менее пяти минут спокойной езды). Для этого, возьмите модель и установите ее днищем на подставку, обеспечивая свободное вращение всех колес. Далее производим следующие операции:

• Закручиваем иголку высоких оборотов до того момента, когда мотор начинает ровно работать на повышенных оборотах. Из глушителя должно выходить существенное количество дыма.

• Проверяем настройку – нажимаем на акселератор и смотрим, как поведет себя двигатель. При правильной регулировке он легко раскручивается до существенного количества оборотов. Если смесь слишком бедная, то при нажатии на акселератор модель будет затыкаться, а дым из глушителя пропадать. В подобном случае необходимо постепенно откручивать иглу высоких оборотов, обогащая при этом топливную смесь.


Далее проверяем модель на трассе. Она должна работать ровно и быстро набирать обороты. По возможности, после скоростной езды проверьте температуру мотора. Значение должно быть около 120 градусов.

Проверка правильности настройки карбюратора

Проверить правильность произведенных операций достаточно просто. Для этого устанавливаем модель днищем на подставку и заводим ее. Далее определяем поведение двигателя при полном выжиме рукояти газа:

• Ровное звучание мотора на полных оборотах, с дымком из выхлопной трубы, свидетельствует о качественно проведенной настройке. Т.е. топливная смесь с нитрометаном подается в правильной пропорции.

• Мотор не раскручивается до предела, издает звуки в виде низких хлопков. Дым из глушителя не подается. Признаки свидетельствуют о бедной смеси. Необходимо постепенно выкручивать иглу высоких оборотов.  дезинфицирующими

• Двигатель не выходит на предельные обороты с резким звуком после нажатия на газ. Топливная смесь богатая. Иглу высоких оборотов необходимо немножко закрутить.


После проведения всех настроек модель должна быть приемистой, стабильно работать на любых оборотах, а также не перегреваться даже при высоких скоростях и длительных дистанциях.
